Что такое КНС и для чего она нужна

Что такое КНС: расшифровка и назначение

КНС расшифровывается как канализационная насосная станция. Это инженерное сооружение для перекачки сточных вод. Станция поднимает стоки туда, куда они не дойдут самотёком.

Обычная канализация работает за счёт уклона труб. Сток движется вниз под действием силы тяжести. Так он попадает в коллектор или очистное сооружение. Если уклон обеспечить нельзя, система не работает. В этом случае на трассу ставят КНС.

По сути, станция — это подземный резервуар с насосами внутри. Стоки собираются в нём, затем насос откачивает их в напорную трубу. Дальше сток идёт под давлением к нужной точке. Постоянное участие человека не требуется: насосами управляет автоматика.

Для чего нужна КНС и когда без неё не обойтись

Главное назначение КНС — отвод стоков там, где не работает самотёк. Такая задача встречается на частном участке и на крупном промышленном объекте. Типичные ситуации выглядят так:

центральный коллектор лежит выше выпуска из здания;
точка подключения далеко, и уклон на всю длину не выдержать;
сантехника стоит в подвале или цокольном этаже;
самотечную трубу пришлось бы закапывать слишком глубоко;
очистное сооружение стоит выше уровня выпуска;
на участке ровный рельеф или высокие грунтовые воды.

Вопрос «КНС — для чего предназначена?» имеет короткий ответ. Станция поднимает сток туда, куда он не стечёт сам. Часто это проще, чем глубокая прокладка самотечной сети. Напорная труба идёт на меньшей глубине и имеет меньший диаметр. Объём земляных работ сокращается.

Есть и вторая функция — буферная. Резервуар принимает залповые сбросы и ливневый сток. Насос откачивает их равномерно, без перегрузки сети.

Нужна станция для вашего объекта? Посмотрите каталог канализационных насосных станций «Экосети». [Посмотреть каталог]

4. В среде.jpg

КНС в канализации, водоснабжении и строительстве

Термин встречается в разных разделах инженерной практики. Смысл везде один, но акценты отличаются.

Что такое КНС в канализации

В канализации КНС — узел, который переводит самотечный участок сети в напорный. Станции различают по виду стоков. Бытовая КНС перекачивает хозяйственно-бытовые стоки жилых домов. Ливневая принимает дождевую и талую воду с кровель и площадок. Промышленная работает со стоками производств, где встречаются агрессивные примеси.

Что такое КНС в водоснабжении и водоотведении

Водоснабжение и водоотведение — две разные системы. Водоснабжение подаёт чистую воду потребителю. Водоотведение отводит использованную воду от объекта. КНС относится только ко второй системе. В водоснабжении работают водопроводные насосные станции, или ВНС. Требования к этим станциям разные, поэтому путать их нельзя.

Параметр	КНС	ВНС
Система	Водоотведение	Водоснабжение
Что перекачивает	Сточные воды с примесями	Чистую питьевую или техническую воду
Направление	От объекта к коллектору или очистному сооружению	От источника к потребителю
Насосы	Канализационные, фекальные, дренажные	Насосы для чистой воды
Защита от засора	Нужна: корзина, решётка, измельчитель	Как правило, не требуется

Что такое КНС в строительстве

В строительной документации КНС — отдельный объект наружных сетей. Её закладывают в проект водоотведения на этапе планировки участка. Проектировщик определяет место станции и глубину подводящей трубы. Он же прокладывает трассу напорного трубопровода. На генплане станцию обозначают той же аббревиатурой.

Чем раньше КНС учтена в проекте, тем проще монтаж. Добавить станцию в готовую сеть обычно сложнее.

Устройство КНС: из чего состоит станция

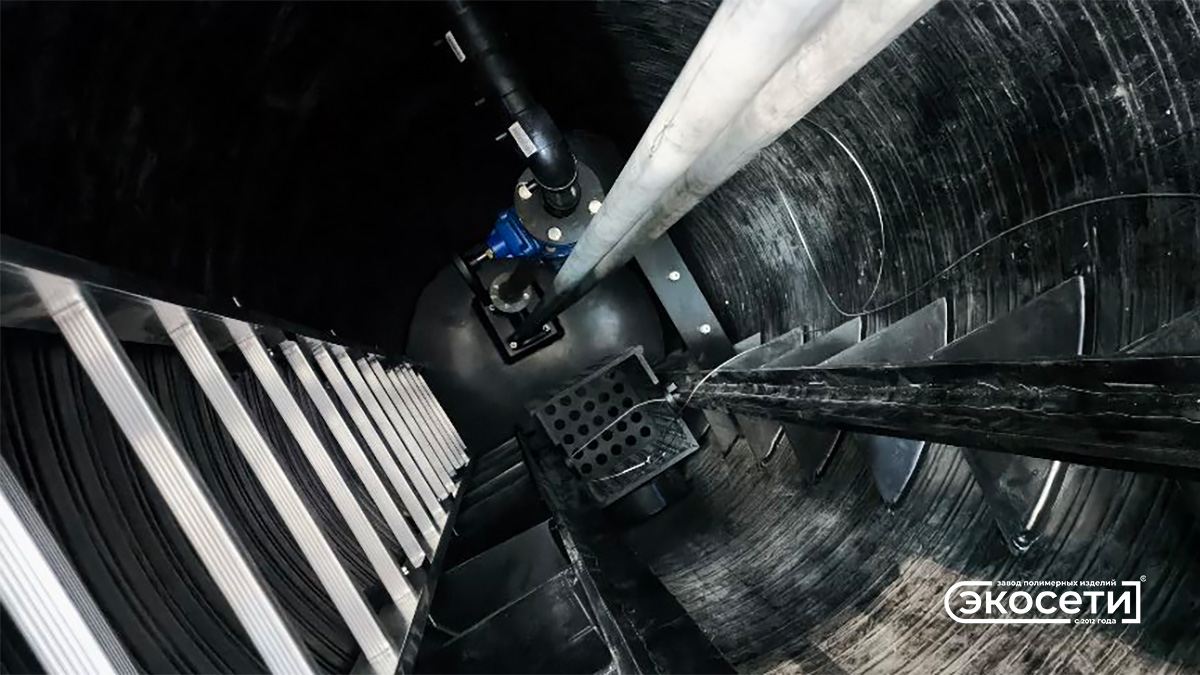

Устройство большинства станций построено по одной схеме. Основа — герметичный подземный резервуар. Внутри размещаются насосное оборудование, трубы и датчики. Точный состав зависит от модели и задачи объекта.

Элемент	Назначение
Приёмный резервуар (корпус)	Собирает и накапливает поступающий сток
Подводящий патрубок	Принимает самотечный сток из сети
Корзина или решётка	Задерживает крупный мусор до попадания в насос
Погружные насосы	Перекачивают сток в напорную линию
Направляющие	Позволяют поднять насос для обслуживания
Обратный клапан	Не даёт стоку вернуться в резервуар
Запорная арматура	Перекрывает линию на время ремонта
Датчики уровня (поплавки)	Включают и выключают насосы
Шкаф управления	Управляет насосами и подаёт аварийный сигнал
Вентиляционный стояк	Отводит газы из резервуара
Горловина и люк	Дают доступ для осмотра и обслуживания

Корпус воспринимает давление грунта и грунтовых вод. От его прочности и герметичности зависит работа всей системы. Корпуса делают из стали, стеклопластика и полимеров. Стальному корпусу нужна защита от коррозии. Полимерный корпус не ржавеет и легче при монтаже.

Принцип работы КНС

Принцип работы основан на контроле уровня стока в резервуаре. Цикл повторяется автоматически:

Сток поступает в резервуар самотёком через подводящую трубу.
Корзина задерживает крупный мусор.
Уровень растёт и достигает отметки включения.
Датчик подаёт сигнал, и насос запускается.
Насос откачивает сток в напорный трубопровод.
Уровень падает до нижней отметки, и насос отключается.

Нижняя отметка защищает насос от работы всухую. Погружной насос охлаждается перекачиваемой жидкостью. Без неё двигатель перегревается.

В станциях с двумя насосами схема сложнее. Один насос рабочий, второй резервный. Автоматика чередует их, и ресурс расходуется равномерно. При пиковом притоке оба насоса работают вместе. Если уровень всё равно растёт, срабатывает аварийный датчик. Шкаф управления подаёт сигнал о переполнении.

Подбираете диаметр и высоту резервуара под глубину трубы? Посмотрите каталог КНС «Экосети» [Посмотреть каталог]

Виды КНС

Станции классифицируют по нескольким признакам. Основные виды собраны в таблице.

Признак	Вид	Где применяется
Тип стоков	Бытовая	Жилые дома, коттеджи, посёлки
	Ливневая	Площадки, парковки, кровли
	Промышленная	Производства, автомойки, пищевые цеха
Исполнение	Вертикальная	Участки с ограниченной площадью
	Горизонтальная	Ограничение по глубине котлована
Масштаб	Локальная	Один дом или здание
	Районная	Квартал, микрорайон, посёлок
	Главная	Приём стоков от районных станций
Материал корпуса	Сталь, стеклопластик, полиэтилен	Зависит от нагрузок и состава стоков

Отдельно стоят малые установки для одного прибора. Их ставят в помещении — например, для унитаза или душевой в цоколе. Такие установки рассчитаны на небольшой объём стоков.


Как выбрать КНС: исходные данные и частые ошибки

Подбор КНС начинается не с каталога, а с расчёта. Для него нужны данные об объекте:

суточный и пиковый объём стоков;
тип стоков и наличие крупных включений;
глубина подводящей трубы;
высота подъёма стока;
длина и диаметр напорного трубопровода;
уровень грунтовых вод и тип грунта;
требования к резервированию насосов.

По этим данным подбирают резервуар и насосы. Глубина трубы определяет высоту корпуса. Объём притока определяет рабочий объём камеры. Ошибки на этом этапе проявляются уже после запуска.

Ошибка	Последствие
Резервуар мал для притока	Частые пуски и быстрый износ насоса
Насос без запаса по напору	Сток не доходит до точки сброса
Нет корзины или решётки	Засоры насоса и напорной линии
Один насос без резерва	Остановка водоотведения при поломке
Не учтены грунтовые воды	Риск всплытия корпуса
Нет аварийного сигнала	Переполнение замечают слишком поздно

Финальный расчёт лучше доверить проектировщику или специалисту поставщика.

Данные по объекту собраны? Подберите станцию в каталоге КНС «Экосети» или запросите расчёт [Посмотреть каталог]

Канализационные насосные станции «Экосети»

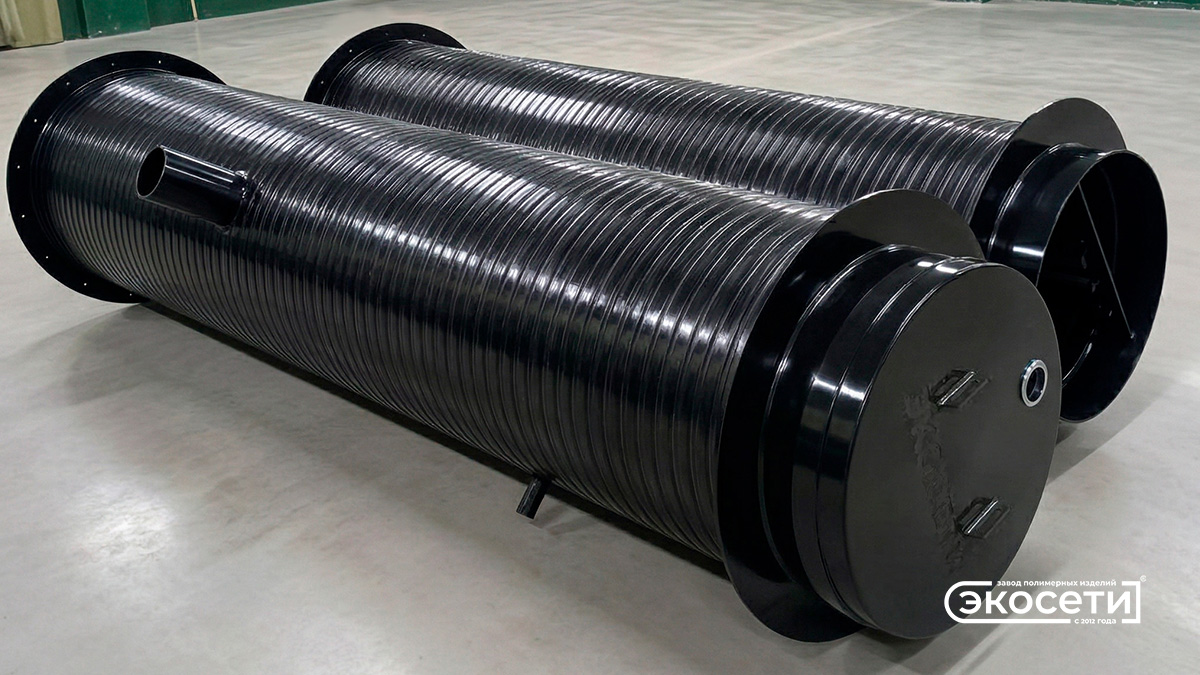

«Экосети» выпускает вертикальные КНС серии В. Корпус станции изготавливается из полиэтилена низкого давления. Полимер не подвержен коррозии и не гниёт в агрессивной среде стоков.

Линейка закрывает разные глубины и объёмы притока:

диаметр корпуса — 1000, 1300, 1500, 2000 и 2200 мм;
высота корпуса — от 2000 до 5000 мм с шагом 500 мм.

Такой ряд размеров позволяет подобрать корпус под глубину подводящей трубы. «Экосети» также производит корзины для КНС. Корзина задерживает крупный мусор и защищает насосы от засора.

Производство расположено в Чебоксарах. Срок изготовления — от одного дня. Доставка выполняется по всей России.
