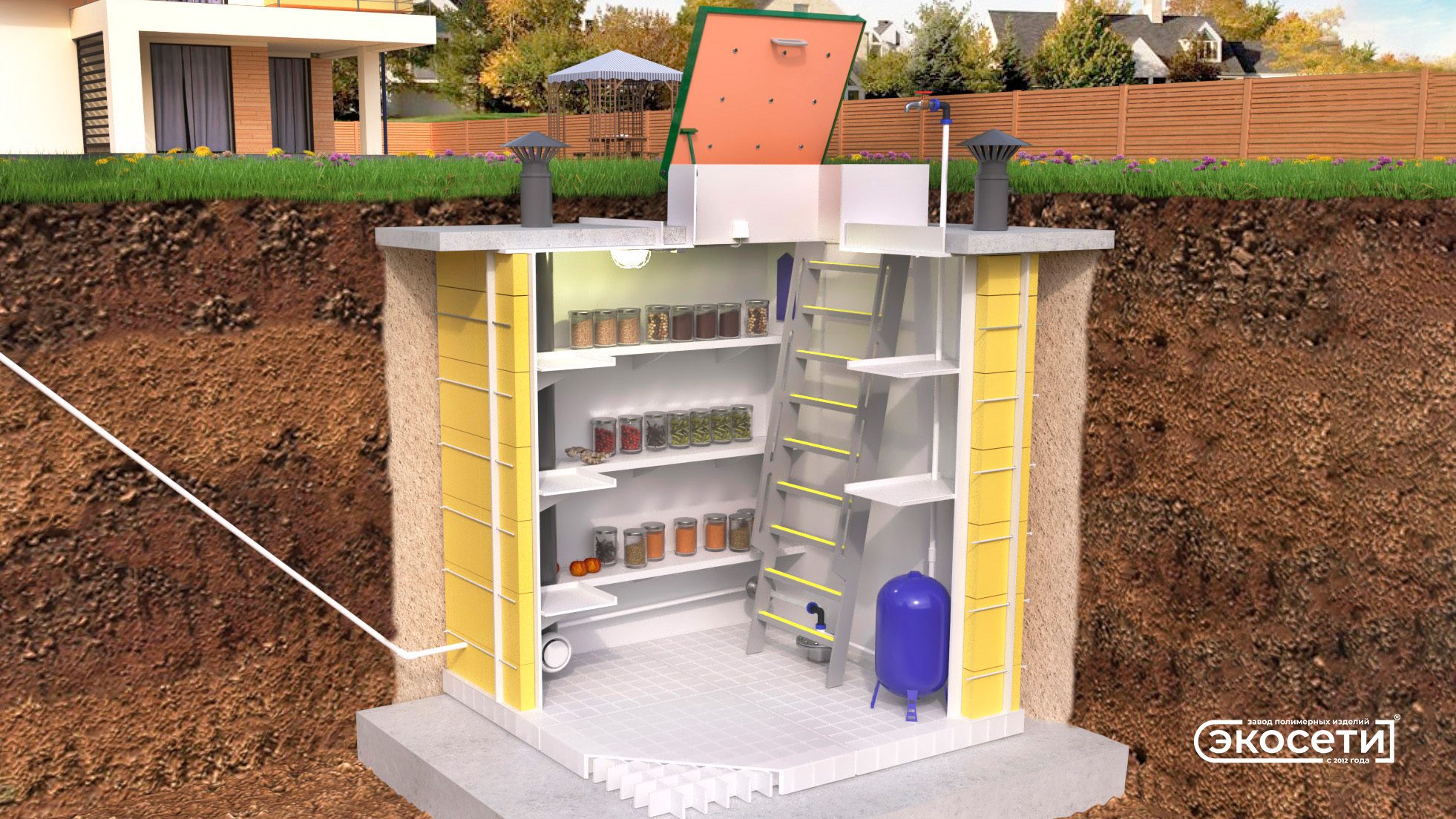

Погреб-кессон объединяет хранилище продуктов и помещение для оборудования скважины. Внутри размещаются овощи, заготовки, автоматика насоса и водопроводные узлы. Доступ нужен и к запасам, и к оборудованию.
«Экосети» производит корпус из пищевого полипропилена блок-сополимера. Этот материал не подвержен коррозии и гниению. Название «пластиковый погреб» обозначает общую категорию продукции. Для изделий компании точное название материала — полипропилен. Листы соединяются экструзионной сваркой, поэтому корпус имеет сварные швы.
Установка погреба кессона требует привязки к обсадной трубе. Она проходит через муфту-гермоввод в днище корпуса. Положение этого узла определяет размещение изделия в котловане. Обычную схему монтажа погреба нельзя применять без такой привязки.
Подбираете погреб для хранения запасов и оборудования скважины? Посмотрите варианты исполнения и размеры изделий «Экосети». [Посмотреть каталог]
При монтаже на устье исходной точкой служит скважина. Паспорт предусматривает котлован вокруг уже существующей обсадной колонны. Если скважины пока нет, её устройство предшествует установке корпуса. При этом совместное расположение объектов продумывают заранее.
Котлован размечают с учётом гермоввода в днище. Одновременно определяют направления траншей для будущего водопровода. Иначе выходы коммуникаций окажутся напротив неудобной стороны участка. Исправлять такую ошибку после засыпки значительно сложнее.
На плане участка отмечают дом, септик и существующие коммуникации. Отдельно предусматривают подъезд техники и место разгрузки корпуса. Для дачи с плотной застройкой это особенно существенно. Расстояния между объектами определяют при проектировании водоснабжения участка.
До начала работ проверяют грунт и уровень грунтовых вод. От этих условий зависит схема установки погреба-кессона. Стенки котлована защищают от осыпания, а дно — от ливневых вод. Сам котлован ограждают на весь период работ.
Паспорт задаёт несколько требований к подготовке места установки:
Основание выступает за габариты изделия на 200 мм с каждой стороны.
Дно выравнивают и устраивают песчаную подготовку толщиной 100–150 мм.
Размеры котлована позволяют выполнить основание и последующую засыпку.
Откосы и крепление стенок выбирают с учётом устойчивости грунта.
Погреб-кессон устанавливают на бетонную плиту и фиксируют к ней. Толщину плиты нельзя выбирать по случайной инструкции из интернета. Конструкция основания должна соответствовать изделию и условиям участка. Монтажная схема для металлического кессона также не заменяет паспорт полипропиленового.
Перед опусканием готовят обсадную трубу и корпус изделия. По паспорту труба должна выступать на 600 мм над готовым основанием. Это монтажный размер до установки погреба-кессона на плиту. Его нельзя путать с высотой трубы внутри готового помещения.
Кабельный ввод и выпуски водопровода целесообразно подготовить заранее. Их ориентируют по направлениям траншей ещё до опускания. Корпус перемещают аккуратно, без ударов и волочения по грунту. Для погрузки и разгрузки паспорт предусматривает нейлоновые стропы.
Погреб-кессон опускают так, чтобы труба вошла в муфту-гермоввод. После установки проверяют центровку и равномерность пазух вокруг корпуса. Вертикаль и горизонталь контролируют с помощью строительного уровня. Далее выполняют крепление и подключения по монтажной схеме.
В текстовой части паспорта указан нержавеющий трос диаметром 4–6 мм. Он проходит через отверстия в рёбрах жёсткости. Однако спецификация материалов также содержит синтетические стропы. Поэтому конкретный узел крепления согласуют с изготовителем до монтажа. Заменять трос ремнями или наоборот без согласования нельзя.
После установки выступ трубы внутри должен составлять минимум 350 мм. Совместимость обсадной колонны и гермоввода проверяют по комплектации изделия.
Нужна модель под существующую скважину? Посмотрите каталог и уточните у «Экосети» расположение ввода и комплектацию. [Посмотреть каталог]
В обычной схеме паспорт предусматривает песчано-цементную смесь 5:1. Пять частей песка приходятся на одну часть цемента. Засыпку выполняют равномерными слоями по всему периметру корпуса. Сначала полностью засыпать одну сторону, оставив другую пустой, нельзя.
На грунтозацепы отсыпают пескобетонную смесь толщиной 150–200 мм. Этот слой предусмотрен паспортом для пригруза изделия. Внутри устанавливают вертикальные и горизонтальные распорки против деформации стен. Они нужны на время набора прочности смеси.
Для нестандартных условий паспорт предусматривает замену смеси бетоном. К ним относятся высокий уровень грунтовых вод и плывун. Также отдельно рассматриваются скальные грунты и установка под постройками. Размещение в зоне проезда паспорт отдельно запрещает.
Паспорт описывает верхнюю пригрузочную плиту в периметре котлована. Расчёт стен и разгрузочной плиты поручается специализированной проектной организации. Устройство проезда над погребом нельзя считать допустимым без отдельного согласования. Точную схему для конкретного участка определяют до земляных работ.
Утепление корпуса удобнее выполнить до его установки в котлован. В паспорте указаны 30 мм для корпуса изделия. Для перекрытия и заглублённой части горловины указаны 50 мм. При этом монтажная организация учитывает температурные условия местности.
Вентиляционные патрубки должны выполнять свою функцию после завершения монтажа. Их нельзя случайно перекрыть засыпкой или элементами благоустройства. Сам по себе герметичный корпус не исключает конденсат. Паспорт прямо допускает его появление при изменении погоды.
После подключения проверяют водопроводные соединения и кабельные вводы. Электрическое оборудование внутри погреба-кессона должно быть заземлено. Размещение узлов должно оставлять возможность безопасного обслуживания. Доступ к оборудованию нельзя перекрывать полками и запасами.
Основные нарушения и способы их избежать приведены в таблице.
|
Ошибка |
Чем грозит |
Как избежать |
|
Котлован размечен без учёта гермоввода |
Обсадная труба не совпадает с вводом |
Привязать корпус к существующей колонне |
|
Неровное основание |
Перекос корпуса и затруднение подключений |
Проверить горизонтальность до установки |
|
Крепёж выбран без согласования |
Схема фиксации не соответствует изделию |
Уточнить узел у изготовителя |
|
Засыпка выполнена с одной стороны |
Неравномерная нагрузка на стенки |
Засыпать равномерно по периметру |
|
Проигнорированы грунтовые воды |
Риск выдавливания и деформации |
Применить проектную схему для участка |
|
Скрытые работы не зафиксированы |
Нельзя подтвердить качество закрытых узлов |
Оформить акт и фотоотчёт |
Паспорт требует инструментальной проверки соответствия работ проекту. Результат оформляют актом скрытых работ с приложением фотоотчёта. Документы и фотографии сохраняют вместе с паспортом изделия.
Самостоятельная установка требует большего, чем умение выкопать яму. Предстоят работы с основанием, обсадной колонной и гермовводом. Потребуются правильная строповка, крепление корпуса и подключение оборудования. Ошибка в одном узле влияет на дальнейшую эксплуатацию.
При заказе монтажа под ключ стоит уточнить состав работ. В него должны быть явно включены необходимые этапы проекта. Отдельно проверяют, кто отвечает за подключения и исполнительные документы. Это помогает избежать пробелов между работой разных подрядчиков.
