Канализационная насосная станция: устройство, принцип работы, монтаж и обслуживание

Канализационная насосная станция нужна там, где стоки не уходят самостоятельно. Такое бывает при низкой отметке выпуска из здания, сложном рельефе участка, большой удаленности точки сброса или при необходимости подать стоки на очистные сооружения. КНС аккумулирует сточные воды в приемной части и автоматически перекачивает их в напорный трубопровод, обеспечивая стабильную работу канализации независимо от перепадов высот и протяженности трассы. Надежность КНС зависит не только от правильно подобранных насосов, но и от конструкции корпуса, обвязки, автоматики, качества монтажа и последующего регламента обслуживания. Ниже разберем, как устроена станция, как проходит работа канализационной насосной станции, какие бывают типы и на что смотреть при выборе.

Типы и типовые канализационные насосные станции

Типы канализационных насосных станций обычно выбирают по назначению и условиям эксплуатации. На практике выделяют несколько основных вариантов.

• КНС для бытовых сточных вод. Используются для перекачки хозяйственно бытовых стоков от частного дома, здания или группы объектов до коллектора или очистных сооружений. Важно учитывать залповые сбросы и наличие включений, которые могут вызывать засоры.
• Ливневые КНС. Применяются для отвода дождевых и талых вод, когда самотек невозможен или требуется поднять воду на более высокую отметку. В таких системах важно предусмотреть защиту от песка и крупного мусора.
• КНС для дачи и частного дома. Обычно это компактные решения, рассчитанные на сезонное или постоянное проживание. Здесь ключевыми становятся простота обслуживания, корректный расчет объема приемной части и стабильная автоматика.
• КНС для многоквартирного дома и коммерческих объектов. Требуют повышенной надежности, резервирования насосов и продуманной схемы управления, поскольку отказ станции быстро приводит к критическим последствиям.

Если говорить про типовые канализационные насосные станции, чаще всего это заводские вертикальные станции заданного диаметра и высоты, которые подбирают под расчетный приток, глубину заложения подводящей трубы и параметры напорной линии. Типовые решения удобны тем, что у них заранее отработаны узлы обвязки, лестницы, площадки обслуживания, направляющие и шкаф управления, а монтаж выполняется быстрее и с меньшим числом нестандартных работ.

Устройство канализационной насосной станции

Устройство канализационной насосной станции включает корпус, насосное оборудование, трубную обвязку и систему управления. Важно понимать, что станция работает в агрессивной среде, поэтому конструкция должна быть герметичной, устойчивой к коррозии и удобной для сервисных операций. Типовая комплектация КНС обычно включает:

• корпус с приемной камерой и технологическими отверстиями под вводы труб и кабелей;
• насосы, как правило погружные, рассчитанные на работу со сточными водами и включениями;
• автоматические трубные муфты для быстрого монтажа и демонтажа насосов без спуска персонала в камеру;
• направляющие для корректного опускания и подъема насосов;
• трубопроводы обвязки, обратные клапаны и запорную арматуру для исключения обратного потока и удобства обслуживания;
• элементы входной защиты, например корзину или решетку для задержания крупного мусора, если это предусмотрено проектом;
• датчики уровня, поплавковые или иные, по которым выполняется включение и отключение насосов;
• лестницу, площадку обслуживания, крепежные элементы и подъемные цепи;
• крышку, вентиляционный патрубок, кабельные вводы и шкаф управления с защитой и сигнализацией.

Чем лучше продумано устройство канализационной насосной станции, тем меньше простоев и тем дешевле обслуживание. Направляющие и муфты ускоряют замену насоса, входная защита снижает риск засоров, а корректная вентиляция уменьшает коррозионную нагрузку и запахи.

Работа канализационной насосной станции

Работа канализационной насосной станции строится вокруг контроля уровня в приемной части и автоматического включения насосов. Сценарий выглядит так:

1. стоки поступают по самотечной трубе в приемную камеру;
2. уровень постепенно поднимается, датчики фиксируют достижение заданных отметок;
3. включается первый насос и начинает перекачку в напорный трубопровод;
4. при росте притока или высоком уровне может включаться второй насос, если предусмотрен рабочий режим совместной работы или схема резервирования;
5. при снижении уровня до нижней отметки насос отключается;
6. при аварийных ситуациях, например при переполнении, отказе насоса или неисправности датчиков, автоматика подает сигнал и переводит станцию в безопасный режим в соответствии с проектом.

Для стабильной эксплуатации критично, чтобы насосы не работали слишком часто короткими циклами. Это снижает ресурс оборудования. Поэтому при подборе учитывают объем приемной части, корректные уровни включения и отключения, а также режим чередования насосов.

Производительность и напор: как правильно подбирать КНС

Производительность канализационной насосной станции это объем стоков, который станция должна гарантированно перекачивать за единицу времени. На нее влияют:

• количество пользователей, санитарных приборов и точек водоразбора;
• залповые сбросы, например ванна, стиральная машина, одновременное использование нескольких санузлов;
• режим эксплуатации, сезонный или постоянный;
• требования к резервированию, когда применяется схема 1+1 и насосы работают поочередно.

Напор канализационной насосной станции определяет способность насоса поднять стоки на нужную высоту и преодолеть сопротивления по трассе до точки сброса. Напор складывается из:

• геодезического подъема, то есть разницы отметок между приемной камерой и точкой сброса;
• потерь на трение в напорной линии, которые зависят от длины, диаметра, материала труб и скорости потока;
• местных сопротивлений, включая повороты, задвижки, обратные клапаны, переходы диаметров.

Типичная ошибка это брать насос с большим запасом без расчета. Избыточный напор дает неэффективный режим, лишние энергозатраты и иногда проблемы с гидроударами. Недостаточный напор приводит к падению фактической подачи и риску переполнения приемной части. Правильный подбор всегда опирается на расчет трассы и реальных режимов притока.

Установка и монтаж канализационной насосной станции

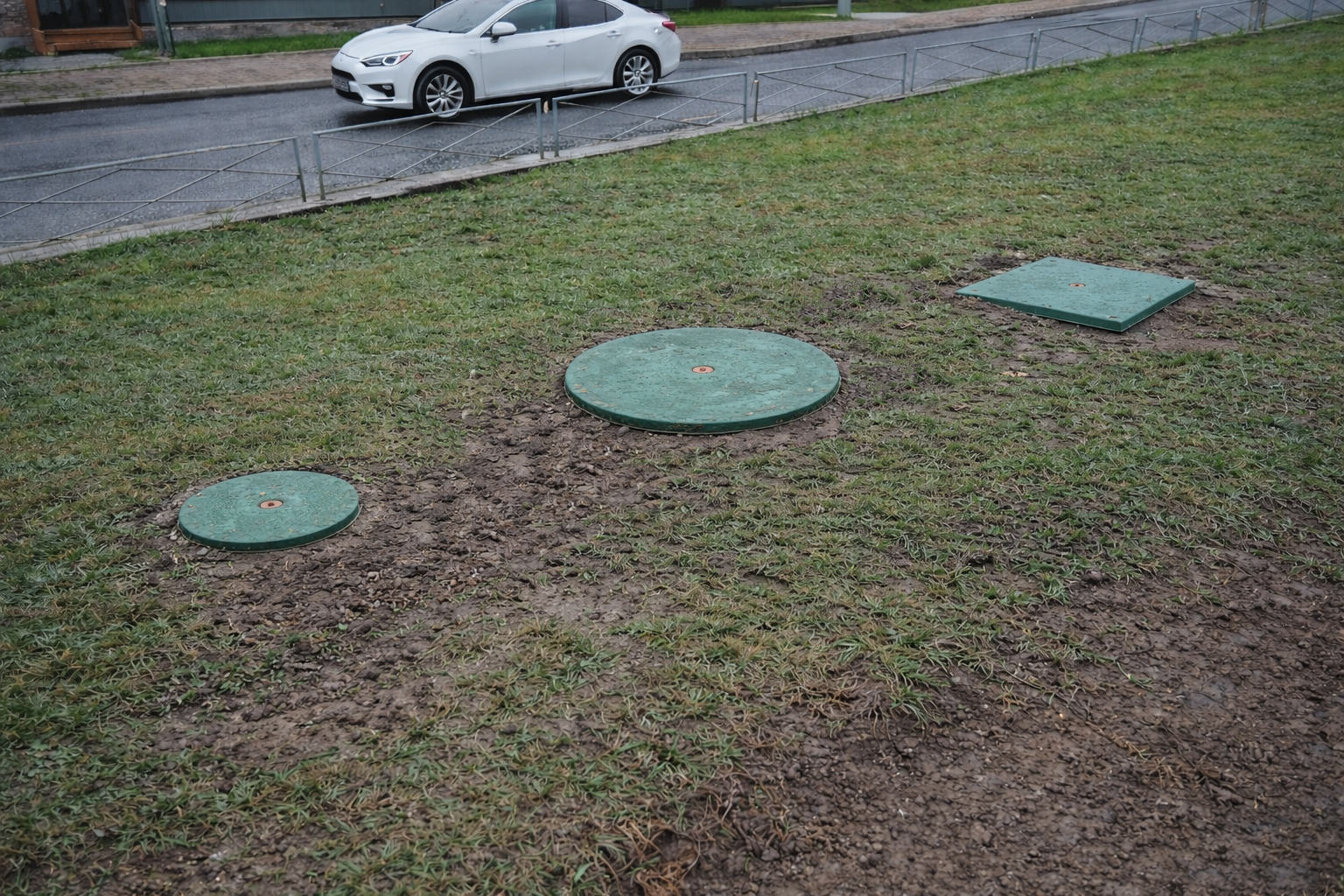

Установка канализационной насосной станции включает подготовку котлована, основания, монтаж корпуса и подключение инженерных систем. Чем точнее соблюдена технология, тем меньше проблем с герметичностью, всплытием корпуса и дальнейшими засорами. Монтаж канализационной насосной станции обычно выполняют в такой последовательности:

• Выбор места. Учитывают удобство подведения самотечной линии, прокладку напорного трубопровода, возможность вентиляции, доступ для обслуживания и подъезда техники. Также заранее оценивают глубину промерзания и уровень грунтовых вод.
• Котлован и основание. Готовят котлован с запасом под монтаж и обратную засыпку. Основание выравнивают и уплотняют. При высоких грунтовых водах и для предотвращения всплытия часто применяют фундаментную плиту и крепление корпуса.
• Монтаж корпуса. Корпус устанавливают по уровню, фиксируют крепежом к плите при необходимости и выполняют послойную обратную засыпку с уплотнением, чтобы исключить перекосы и деформацию.
• Подключение труб. Выполняют ввод самотечной трубы, подключают напорную линию, устанавливают обратные клапаны и запорную арматуру. Важно проверить правильность диаметров, исключить лишние повороты и обеспечить возможность обслуживания арматуры.
• Электрика и автоматика. Подключают шкаф управления, питание насосов, датчики уровня и аварийную сигнализацию. Отдельно проверяют защиту, корректность фазировки и надежность кабельных вводов.
• Пусконаладка. Проводят тестовые циклы, проверяют уровни включения и отключения, чередование насосов, отсутствие утечек и стабильность работы при разных притоках.

Ошибки на этапе установки обычно проявляются позже. Неверный уклон самотечной линии приводит к отложениям, неправильно подобранный диаметр напорного трубопровода дает высокие потери и перегрузку насоса, а слабая вентиляция усиливает коррозионные процессы и запахи.

Обслуживание и очистка канализационных насосных станций

Обслуживание канализационных насосных станций это регулярные проверки и работы, которые предотвращают аварии и продлевают ресурс насосов и автоматики. Практичный регламент обычно включает:

• проверку работоспособности датчиков уровня и корректности уставок включения и отключения;
• контроль шкафа управления, защит, аварийной сигнализации и качества контактов;
• осмотр обратных клапанов и запорной арматуры, поскольку подклинивание или негерметичность меняют режим работы;
• проверку кабельных вводов и герметичности, особенно после сезонных подвижек грунта;
• контроль вибраций, шума и токов потребления насосов, это помогает заранее заметить засор или износ;
• проверку вентиляции и состояния крышки, чтобы исключить попадание воды и мусора внутрь.

Очистка канализационных насосных станциях требуется по факту накопления отложений и мусора в приемной части и на входных элементах. Если предусмотрена корзина или решетка, ее нужно обслуживать регулярно, иначе возрастает риск заклинивания рабочего колеса, перегрева двигателя и аварийного отключения. Также периодическая очистка снижает запахи и уменьшает образование отложений, которые могут влиять на показания датчиков уровня.

Ремонт канализационной насосной станции: типовые причины и логика действий

Ремонт канализационной насосной станции чаще всего связан с прогнозируемыми причинами, и в большинстве случаев их можно предотвратить грамотной эксплуатацией.

• Засор. Тряпки, салфетки и крупный мусор приводят к клину рабочего колеса. В результате срабатывает защита, растет температура и насос уходит в аварию. Правильная тактика это не только снять засор, но и проверить входную защиту и фактические условия поступления мусора.
• Износ рабочих органов и уплотнений. Постепенно падает производительность, увеличивается шум, появляются протечки и растет энергопотребление. При ремонте важно оценить состояние рабочего колеса, уплотнений, подшипников и посадочных мест, а также проверить, не работает ли насос в неверной точке по напору.
• Сбой датчиков уровня. Неправильные включения и остановы вызывают частые пуски или риск переполнения. Часто причина в загрязнении, неверной установке или повреждении кабеля. После замены нужно обязательно перепроверить уставки и тестовые циклы.
• Проблемы электрики и автоматики. Контакторы, реле защиты, плохие соединения и негерметичные вводы дают нестабильные пуски и ложные аварии. Важно проверять не только сам шкаф, но и качество питания, заземление и состояние кабельных линий.
• Гидравлические ошибки. Неверный расчет напора или диаметров приводит к перегрузке насосов и нестабильной работе. В таких случаях замена насоса без корректировки трассы обычно не решает проблему, нужен пересчет и устранение причин избыточных потерь.

Правильная стратегия ремонта это восстановление причины неисправности и режима работы, а не точечная замена детали без диагностики. Если проблема повторяется, значит исходная причина не устранена.

Как выбрать КНС под задачу

Перед заказом станции составьте короткий чек лист, который закрывает основные риски:

• определите типы канализационных насосных станций, которые подходят по назначению, бытовая или ливневая, частный дом или многоквартирный объект;
• рассчитайте производительность канализационной насосной станции с учетом залповых сбросов и режима эксплуатации;
• определите напор канализационной насосной станции по геодезии и потерям в напорной линии;
• заложите резервирование насосов, если объект критичный или высоконагруженный;
• оцените удобство сервиса, наличие направляющих, муфт, входной защиты, площадки обслуживания;
• учтите условия участка, уровень грунтовых вод, необходимость крепления к плите, доступ для обслуживания и откачки.

Если все эти пункты проработаны заранее, монтаж канализационной насосной станции проходит без сюрпризов, а обслуживание канализационных насосных станций становится плановой процедурой, а не реакцией на аварии.
