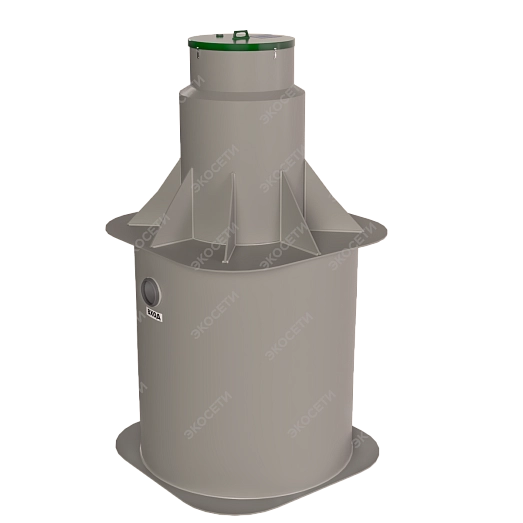

Сорбционный фильтр "Илем-8"

Вертикальные сорбционные фильтры «Илем»

Назначение сорбционного фильтра - тонкая очистка стоков от органических и неорганических взвесей: частиц ЛКМ, нефтепродуктов, жиров и других материалов. На выходе из такого оборудования в воде содержится до 3 мг/л взвешенных частиц и до 0,05 мг/л частиц нефтепродуктов. Эти показатели делают возможным сброс стоков из сорбционного фильтра в водоемы, где обитает рыба. Вертикальные сорбционные фильтры «Илем», которые можно заказать в компании «Экосети», эффективно работают при установке вместе с жироуловителями, производя максимально тонкую очистку стоков с предприятий пищевой промышленности от жиров. Так, содержание жиропродуктов после фильтрации составляет 0,5 мг/л или менее.

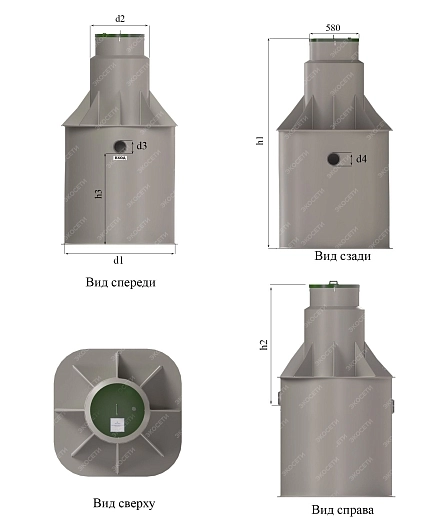

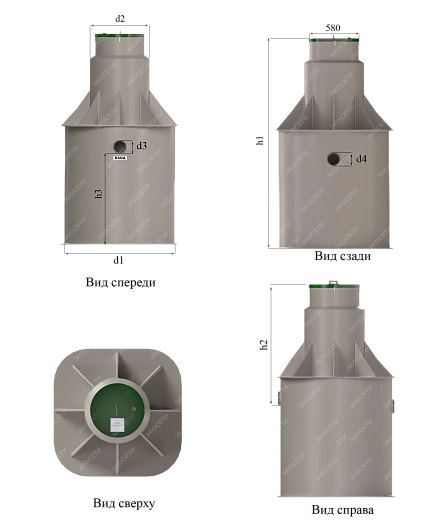

Характеристики сорбционного фильтра "Илем-8":

Диаметр корпуса, мм (d1): 2000

Высота корпуса мм: 1700

Высота лотка (вход), мм (h3): 1500

Dвх/Dвых, мм (d3/d4): по ТЗ

Перепад вх/вых, мм: 80

Высота колодца, с учетом глубины установки подключенной трубы, мм (h2): по ТЗ

Общая высота устройства, с учетом параметра h2, мм (h1): по ТЗ

Расход, л/с: 8

Объем сорбента, м3: 1,6

Нестандартное исполнение: возможно

Как работает сорбционный фильтр?

Побывав в отстойнике и очистившись от самых грубых примесей (песок, жир, нефтепродукты), стоки доочищаются в сорбционном блоке, попадая в него через входной патрубок. Затем они направляются под пластиковый перфорированный настил, отвечающий за равномерность распределения стоков и их пропускание через сорбент. После этого стоки переводятся в колодец, из которого делают забор проб, сливаются в водоем или впитываются в грунт. Обратите внимание! Сорбционный фильтр не используют для первичной очистки стоков: они должны подаваться в него только после пребывания в отстойниках.

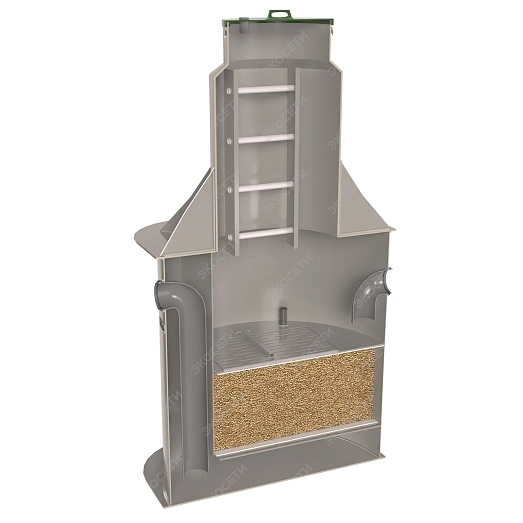

Как устроен сорбционный блок?

Сорбционный блок «Илем» - вертикальный цилиндрический бак, который вкапывают в землю и заполняют сорбентом до определенной отметки. Тип сорбента подбирают с учетом состава стоков и требуемой степени очистки. Стоки подаются в сорбционный фильтр так, чтобы они оказывались под пластиковым настилом с перфорацией, равномерно проходили через толщу сорбента и выводились наружу самотеком.

Где применяются вертикальные сорбционные фильтры?

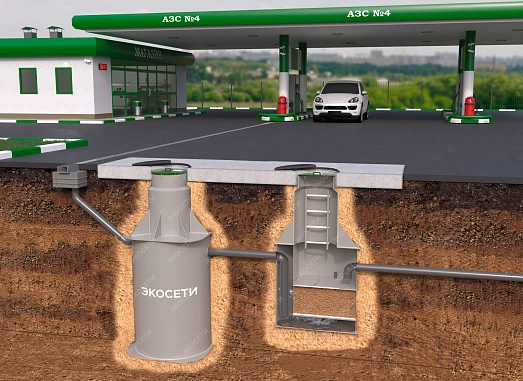

Вертикальные сорбционные блоки «Илем» от компании «Экосети» компактны и способны выдавать производительность до 10 л/с. Их главные плюсы - простота установки и техобслуживания. Из-за компактности их можно устанавливать в условиях тесноты. Чаще всего их устанавливают в системы ливневой канализации, но также сорбционные блоки монтируют в другие водоочистные системы, которые должны максимально полно доочищать стоки. Применение сорбционных блоков для дополнительной очистки стоков позволяет добиваться высоких показателей чистоты по разным загрязнениям в разных условиях.

В таблице можно посмотреть, какие загрязнения фильтрует сорбционный блок и насколько эффективно:

№ п/п	Компонент состава сточных вод	Концентрации на входе (мг/дм3)	Концентрации на выходе из сорбционного фильтра (мг/дм3)	№ п/п	Компонент состава сточных вод	Концентрации на входе (мг/дм3)	Концентрации на выходе из сорбционного фильтра (мг/дм3)
1	pH	-	6,5-8,5	11	Нефтепродукты	120,0	0,05
2	Взвешенные вещества	297,3	3,0	12	СПАВ (АПАВ)	1,84	0,15
3	БПК5	252,3	3,0 (О2/литр)	13	Алюминий	0,99	0,03
4	БПК20	385,6	4,2 (О2/литр)	14	Железо общее (растворенная форма)	1,91	0,22
5	Аммоний-ион	27,8	1,2	15	Медь	0,03	0,004
6	Нитрат-анион	24,5	1,3	16	Цинк	0,31	0,025
7	Нитрит-анион	0,12	0,08	17	Никель	0,14	0,01
8	Фосфаты по фосфору	8,12	2,1	18	Хром 6-ти вален.	0,018	0,01
9	Сульфаты	251,8	75	19	Жиры	128,6	0,5
10	Хлориды	218,6	43

Можно заметить, что показатели на выходе полностью отвечают требованиям к составу сточных вод со стороны надзорных инстанций. Стоки могут свободно сбрасываться в водоемы. Следует подчеркнуть, что требования к содержанию жировых примесей в стоках предприятий общепита ужесточаются, и стандартные жироуловители не могут обеспечить достаточной чистоты вод. Как правило, побывав в жироуловителе, стоки содержат 25 мг/л масел или около того. Выход из ситуации - установка более вместительного и производительного жироуловителя или монтаж сорбционного блока с угольным сорбентом. Жироуловитель большой емкости - оборудование недешевое, как и его монтаж. Еще один минус такого решения - отсутствие гарантии более низкого показателя содержания жиров, чем 5 мг/л. Установка сорбционного блока более оправдана экономически. Он сравнительно невелик по объему, монтажные работы несложные, специфическое или дорогое обслуживание ему не нужно. А главное - сорбционный блок гарантирует около нулевое содержание частиц масла и жира на выходе из очистной системы.

Техническое обслуживание сорбционного блока

Техобслуживание сорбционного фильтра - это очистка корпуса и замена сорбента, выполняемая каждые 3-7 лет. Последовательность работ такая:

1. Ограничить подачу сточных вод в блок.

2. Удалить из него всю воду.

3. Вынуть старый сорбент.

4. Приподнять пластиковый настил и почистить корпус (на нем оседают взвеси).

5. Вернуть настил и загрузить свежий сорбент.

6. Налить в фильтр чистую воду.

Допустимо засыпать в сорбционные блоки угольные, алюмосиликатные и другие сорбенты. Благодаря конструктивным особенностям моделей стоки проходят через сорбент равномерно и доочищаются полноценно, сорбент сохраняет свои свойства в течение длительного времени, и эксплуатационные расходы сокращаются почти до нуля.

К дополнительным элементам, которыми могут комплектоваться сорбционные фильтры, относятся:

датчики переполнения и уровня ила со звуковым или световым оповещением;

гладкие патрубки на входе и выходе, изготовленные из НПВХ, полипропилена или полиэстера;

патрубки марок Прагма, Пластимекс, Корсис;

утепленный корпус для установки в северных регионах или вкапывании выше уровня промерзания грунта.

Техника безопасности при использовании и обслуживании блока

Персонал, который занимается техобслуживанием сорбционных блоков, должен пользоваться СИЗ, защищающими от химических воздействий, исправным ручным и электрическим инструментом. Обязательным является ношение спецодежды и подходящей обуви. Электроприборы, используемые при спуске в емкость, должны быть взрывозащищенными. После откачивания сорбционный фильтр следует проветривать в течение, как минимум, 1 часа. Спускаться важно со страховочным тросом под наблюдением страховочной команды из 2 работников. Курить и разжигать открытый огонь внутри корпуса сорбционного фильтра категорически нельзя. Сменой сорбента необходимо заниматься по мере его загрязнения, в противном случае концентрация загрязняющих веществ на выходе из блока увеличится и перестанет соответствовать санитарным нормам.

Преимущества вертикального сорбционного фильтра «Илем»:

оперативное выполнение заявок;

стабильно высокое качество оборудования;

возможность заказать фильтры с нестандартной конфигурацией;

наличие оборудования в утепленных корпусах;

минимальные эксплуатационные расходы;

почти вечный срок эксплуатации.
