Что такое воздуховод, для чего он нужен и как работает?

Воздуховоды нужны там, где воздух не может двигаться самостоятельно. Именно они обеспечивают связь между улицей, вентиляционным оборудованием и помещениями. Они аккумулируют потоки воздуха и направляют их строго по заданной траектории. Свежий направляет в спальни и гостиные, отработанный - из кухонь и санузлов наружу. Без них даже самый мощный вентилятор будет просто гонять пыль по комнате. Надежность вентиляции зависит не только от правильно подобранной установки, но и от сечения воздуховодов, материала, герметичности соединений, количества поворотов и качества монтажа. Ниже разберем, что такое воздуховод, для чего нужны воздуховоды, как работают воздуховоды в разных системах и на что смотреть при выборе, чтобы не переделывать вентиляцию после первого года эксплуатации.

Какие бывают воздуховоды: классификация

Прежде чем разбираться, какие бывают воздуховоды по форме, размерам или жесткости, нужно ответить на главный вопрос: из чего делают воздуховоды. Именно материал определяет срок службы, устойчивость к внешней среде, сложность монтажа и конечную стоимость системы. Поэтому классификацию по типу материала ставят на первое место — это база, от которой отталкиваются все остальное.

Металлические воздуховоды

Если говорить о том, какие бывают воздуховоды из металла, список ограничивается тремя основными позициями: оцинкованная сталь, черная сталь, нержавеющая сталь. Алюминий присутствует, но как исключение.

• Оцинковка. Лидер по частоте применения. Оптимальное соотношение цены, долговечности и устойчивости к внешней среде. Рабочий диапазон температур и влажности перекрывает 90% задач обычного строительства.

• Черная сталь. Вариант для жестких условий. Выдерживает нагрев до нескольких сотен градусов, но без защиты от коррозии на объектах с нормальной влажностью не используется. Ниша — промышленные цеха, котельные, системы дымоудаления.

• Нержавейка. Максимальная защита от любых агрессивных воздействий. Подходит для пищевых производств, бассейнов, химических лабораторий. Но универсальность оборачивается минусами: высокая цена и необходимость утепления на холодных участках. Без теплоизоляции нержавеющая труба покрывается конденсатом так же быстро, как и обычная сталь.

Пластиковые воздуховоды

Разбирая какие бывают воздуховоды, нельзя обойти пластиковую группу. Это современное решение на основе полистирола или ПВХ.

Преимущества:

• Коррозионная стойкость;

• Простота сборки;

• Низкое сопротивление потоку;

• Доступная цена;

• Малый вес.

Ограничения:

• Не предназначены для высоких температур;

• Могут повредиться при сильном ударе;

• Теряют свойства при длительном облучении ультрафиолетом.

На практике эти ограничения почти никогда не срабатывают. В частных домах, квартирах, офисах и торговых залах пластик работает без нареканий десятилетиями. Металл берут только там, где действительно жарко, агрессивно или требуется открытая проводка по фасаду.

Другие виды

• Металлопластик. Сочетает прочность металла и легкость пластика, но стоит дороже обычного пластика.

• Текстильные. Делают из специальной ткани. Используются в магазинах и офисах, чтобы красиво раздавать воздух и не создавать сквозняков.

По форме сечения: круглые и прямоугольные

При выборе конфигурации воздуховода первым встает вопрос: какие диаметры воздуховодов предусмотреть и какую форму сечения предпочесть.

• Круглые воздуховоды. Оптимальны с точки зрения аэродинамики. Благодаря отсутствию углов воздушный поток встречает минимальное сопротивление, что снижает уровень шума и позволяет использовать трубы несколько меньшего сечения по сравнению с прямоугольными аналогами. Круглые воздуховоды имеют более низкую стоимость за счет простоты производства.

• Прямоугольные воздуховоды. Их главным преимуществом является геометрическая эффективность. Плоский короб, например 110×55 мм, значительно проще замаскировать в ограниченном пространстве: за подвесным потолком, в стеновой нише или в конструкции фальш-стены. Недостатком явлется повышенное аэродинамическое сопротивление и, как следствие, необходимость более тщательного расчета вентилятора.

По конструктивной жесткости

По способности сохранять геометрию различают три типа воздуховодов:

• жесткие;

• гибкие;

• полужесткие.

Жесткие. Это прямошовные или спирально-навивные трубы с гладкой внутренней поверхностью. Обеспечивают наилучшие аэродинамические показатели и минимальное накопление загрязнений. Предпочтительный вариант для магистральных участков.

Гибкие (гофрированные). Представляют собой армированный рукав из металлизированной пленки или алюминия. Их основным назначением является локальные сложные участки: обвод несущих балок, присоединение к диффузорам при несовпадении осей. Использование на прямых протяженных отрезках нецелесообразно из-за высокого сопротивления и трудностей с очисткой.

Полужесткие. Спирально-навивные алюминиевые трубы. Занимают промежуточное положение: сохраняют заданную форму лучше гофры, но допускают ограниченный изгиб без применения дополнительных фитингов.

Прокладка воздуховода: монтаж, соединения и изоляция

Здесь возникает масса практических вопросов: как крепят воздуховоды, чем соединить воздуховоды, как установить воздуховоды так, чтобы они не гремели и не теряли тягу.

Когда создают схему воздуховода, главное помнить, что соединений должно быть ровно столько, сколько нужно, и ни одним больше. Каждый стык может быть потенциальным местом утечки воздуха, дополнительным сопротивлением и риском разгерметизации.

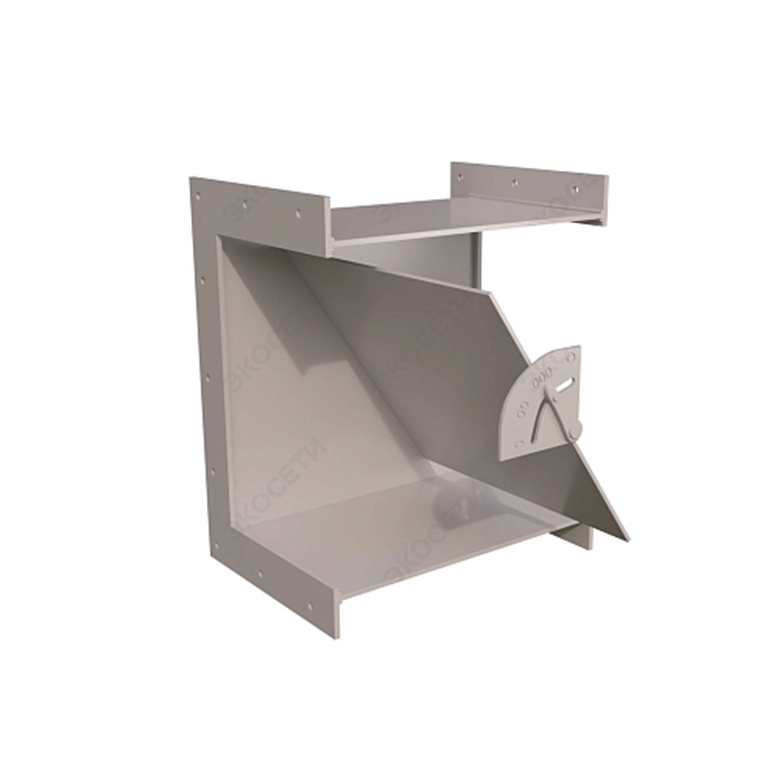

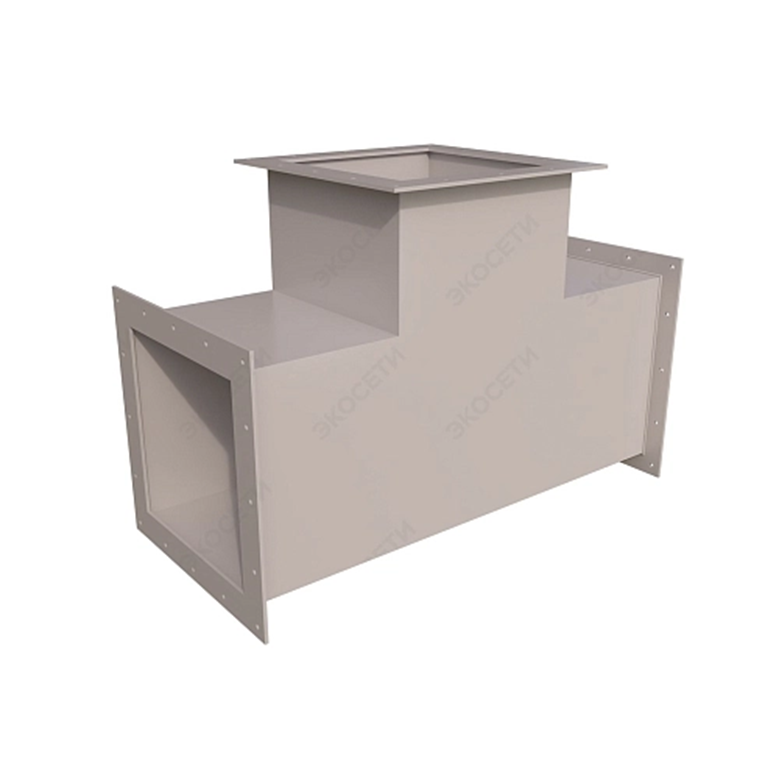

Помимо прямых участков, в системе присутствуют фасонные элементы: отводы, тройники, переходы, обратные клапаны, решетки и диффузоры. Всё это стандартные позиции, они есть в каталогах любого производителя. Подробно останавливаться на каждом смысла нет. Принцип тот же, что и у трубопроводных систем: задача провести воздух из точки А в точку Б с минимальными потерями.

Как соединить воздуховод?

Выбор соединения воздуховода зависит от материала и требований к герметичности.

• Фланцевый метод. Классика для металлических воздуховодов большого сечения. На концах труб закреплены фланцы, их стягивают болтами или скрепляют клепками.

• Бесфланцевый метод (бандажный). Более простой и быстрый вариант. Трубы соединяют встык, а место стыка обжимают бандажом. Не требуется ни болтов, ни прокладок, ни сварки. Чаще применяется на круглых воздуховодах небольшого диаметра.

• Пластиковые воздуховоды.  Для них выпускают целые серии соединителей: муфты прямые, тройники, крестовины, переходы с круглого на прямоугольное, элементы с обратным клапаном и даже готовые узлы для подключения вентиляторов.

Как крепят воздуховоды: хомуты, шпильки и шаг монтажа

Плохо закрепленная труба со временем провисает, в провисах скапливается пыль и конденсат, стыки расходятся, появляется вибрация и шум.

Основные правила крепления:

• Шаг крепления горизонтальных воздуховодов - не более 1 метра для металла и не более 0,8–1 метра для пластика.

• Вертикальные участки фиксируют хомутами с шагом 1–1,5 метра.

• Используют шпильки, траверсы, перфорированные ленты и специальные хомуты с резиновой прокладкой — она гасит вибрацию.

• Тяжелые узлы (вентиляторы, глушители, крупные тройники) требуют отдельных точек опоры, не навешивайте их только на воздуховод.

Как установить воздуховоды правильно? Крепеж должен обеспечивать неподвижность конструкции, но без перетяжки, чтобы не деформировать тонкостенную трубу. Особенно это касается пластика. Пережатый хомут со временем лопнет.

Если воздуховод проходит по фасаду, холодному чердаку или неотапливаемому подвалу, его нужно утеплять. Разница температур снаружи и внутри трубы приводит к выпадению конденсата. Вода стекает вниз, увлажняет утеплитель, капает с потолка, а зимой замерзает и разрывает стыки.

Как правильно подготовить воздуховод к уличной эксплуатации? Используйте любой подходящий утеплитель:

• минеральная вата в рулонах или матах;

• вспененный каучук (энергофлекс);

• листовые утеплители.

Принцип простой: изоляция должна быть непрерывной по всей длине уличного участка, без щелей и мостиков холода.

Заключение

Мы разобрали основные вопросы, которые возникают при выборе и монтаже воздуховодов: какие они бывают по материалу, форме и жесткости, как их правильно соединять, крепить и изолировать. Тема эта действительно обширная, и в рамках одной статьи невозможно охватить все нюансы - от аэродинамического расчета до тонкостей балансировки системы. Но базовый принцип остается неизменным: вентиляция работает хорошо только тогда, когда каждый ее элемент продуман и смонтирован с вниманием к деталям.
